Acople Camlock Tipo A 2" en Polipropileno: Especificaciones Técnicas y Aplicaciones Industriales
Análisis técnico completo del Acople Camlock Tipo A 2" en polipropileno con hilo grueso para contenedores IBC. Especificaciones, normativas aplicables y aplicaciones en industrias químicas, agrícolas y de tratamiento de aguas.
Introducción a los Acoples Camlock en Aplicaciones Industriales
Los acoples de conexión rápida tipo Camlock representan una solución fundamental en sistemas de transferencia de fluidos a granel. Estos componentes permiten la conexión y desconexión eficiente sin necesidad de herramientas, reduciendo tiempos de operación y minimizando derrames en procesos industriales críticos. El Acople Camlock Tipo A es la configuración más común en aplicaciones que requieren adaptadores macho con rosca externa para conexión directa a contenedores IBC (Intermediate Bulk Container).

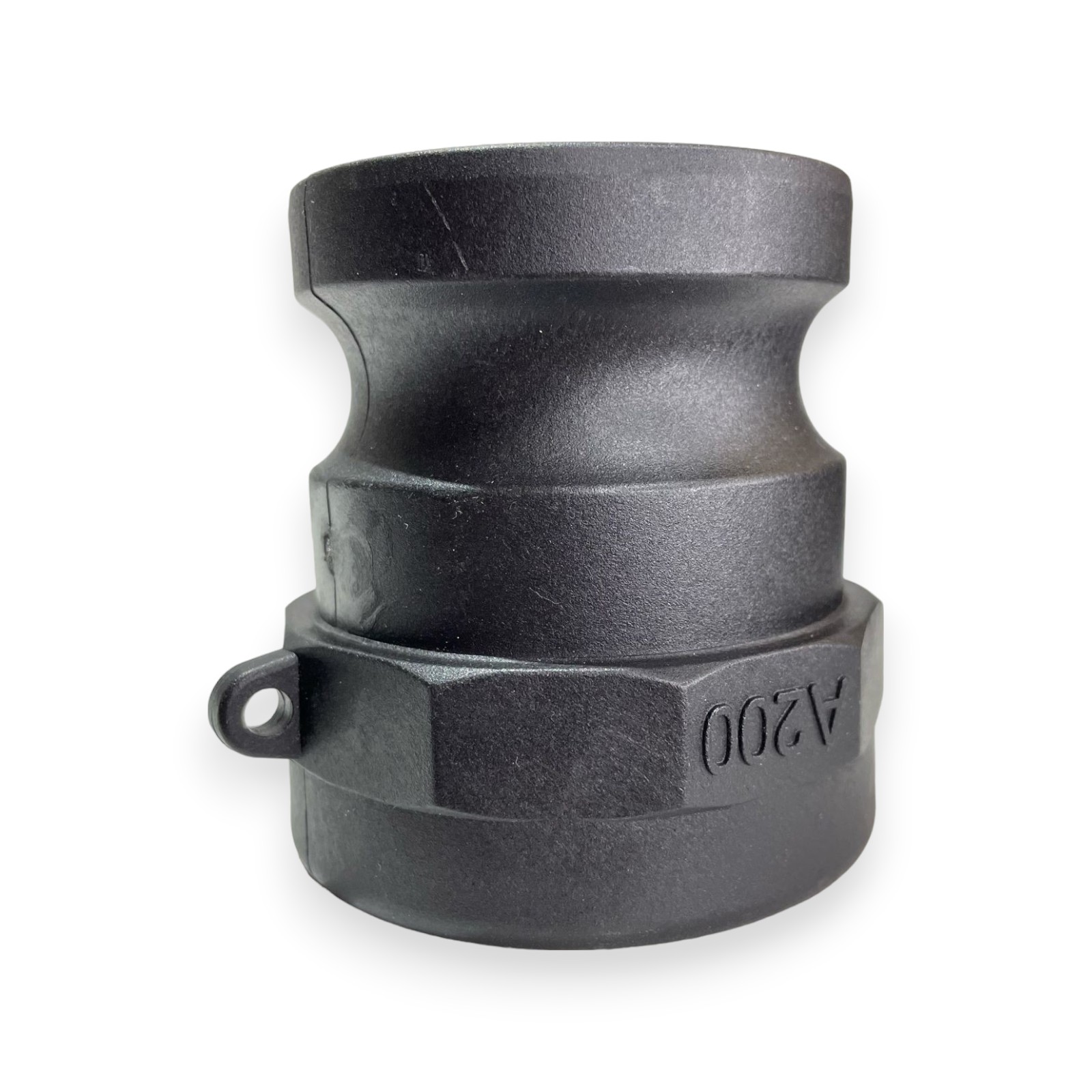

Especificaciones Técnicas del Acople Camlock Tipo A 2" en Polipropileno
Material y Propiedades Físicas
El Acople Camlock Tipo A 2" PP Hilo Grueso (IBC) está fabricado en polipropileno (PP), un termoplástico semicristalino que ofrece excelentes características para aplicaciones de transferencia de fluidos. El polipropileno proporciona:
- Resistencia química superior: Compatible con ácidos, bases, alcoholes y disolventes orgánicos moderados, lo que lo hace ideal para la industria química
- Bajo peso específico: Densidad aproximada de 0.90-0.91 g/cm³, facilitando la manipulación y reduciendo cargas estructurales
- Resistencia térmica: Rango de operación típico entre -10°C y +60°C bajo carga, con picos puntuales hasta 80°C
- Resistencia al impacto: Especialmente mejorada a temperatura ambiente, aunque disminuye significativamente a temperaturas bajas
- No toxicidad: Cumple con normativas FDA para aplicaciones alimentarias y de bebidas
Dimensiones y Configuración de Rosca
El acople presenta las siguientes características dimensionales:
- Diámetro nominal: 2 pulgadas (50.8 mm)
- Tipo de rosca: NPT (National Pipe Thread) o equivalente según norma ASME B4.19.1
- Paso de rosca grueso: Diseño específico para aplicaciones IBC que requieren mayor capacidad de sellado y resistencia al desenroscado accidental
- Longitud de enganche: Optimizada para maximizar el área de contacto y distribuir cargas uniformemente
Mecanismo Camlock Tipo A
El sistema Camlock Tipo A incorpora un mecanismo de cierre por leva que proporciona:
- Conexión sin herramientas: Operación manual rápida mediante dos brazos de palanca
- Sellado automático: Anillo de sellado integrado que se comprime al cerrar las levas
- Retención de presión: Diseño de bloqueo mecánico que evita desconexiones accidentales bajo presión
- Capacidad de flujo: Paso libre de 2 pulgadas para minimizar pérdidas de carga
Normativas y Estándares Aplicables
El Acople Camlock Tipo A 2" en polipropileno debe cumplir con las siguientes normativas internacionales:
- ASME B4.19.1: Especificaciones para roscas NPT y características de sellado
- ISO 14540: Acoples de conexión rápida sin válvula de retención integrada
- DIN 2353: Norma alemana para acoples de tuberías de acero y plástico
- ISO 1219-1: Símbolos gráficos y esquemas para sistemas hidráulicos y neumáticos
- FDA CFR 177.1520: Regulación para materiales plásticos en contacto con alimentos (cuando aplique)
Aplicaciones Industriales Principales
Industria Química
En la industria química, estos acoples son esenciales para:
- Transferencia de ácidos diluidos y concentrados (con verificación de compatibilidad)
- Manipulación de bases y soluciones alcalinas
- Transferencia de disolventes orgánicos de bajo peso molecular
- Sistemas de dosificación en plantas de síntesis química
Sector Agrícola
Las aplicaciones agrícolas incluyen:
- Transferencia de pesticidas y herbicidas en contenedores IBC
- Sistemas de riego y fertirrigación
- Almacenamiento y distribución de fertilizantes líquidos
- Manipulación de biocidas y agentes de control fitosanitario
Tratamiento de Aguas
En plantas de tratamiento de aguas, se utilizan para:
Ventajas del Polipropileno versus Acero Inoxidable
Aunque el acero inoxidable es ampliamente utilizado en aplicaciones de alta presión y temperatura, el polipropileno ofrece ventajas específicas:
- Resistencia química: Superior a aceros inoxidables en ciertos ambientes ácidos y básicos extremos
- Costo: Significativamente menor, permitiendo mayor accesibilidad en operaciones de bajo presupuesto
- Peso: Facilita la manipulación manual y reduce cargas en sistemas de soporte
- No corrosión: Eliminación completa de riesgos de oxidación y necesidad de mantenimiento anticorrosivo
- Aislamiento térmico: Mejor aislamiento que metales, reduciendo condensación en sistemas fríos
Criterios de Selección y Compatibilidad de Fluidos
La selección del Acople Camlock Tipo A 2" en polipropileno requiere validación de compatibilidad química. Se recomienda:
- Verificar temperaturas operacionales: Mantener dentro del rango -10°C a +60°C para aplicaciones continuas
- Evaluar concentración de químicos: Algunos solventes aromáticos pueden causar hinchazón del polipropileno
- Considerar tiempo de exposición: Contacto prolongado con ciertos químicos puede comprometer la integridad estructural
- Validar presiones de operación: Típicamente limitadas a 10 bar (145 psi) para acoples de polipropileno
Instalación y Mantenimiento
Procedimiento de Instalación
La instalación correcta del acople garantiza estanqueidad y durabilidad:
- Limpiar la rosca externa del contenedor IBC con trapo seco
- Aplicar cinta de PTFE (teflón) en la rosca, enrollando en dirección de giro
- Enroscar manualmente hasta obtener resistencia táctil
- Completar el apriete con llave adecuada (generalmente 1.5 a 2 vueltas adicionales)
- Verificar ausencia de fugas antes de operación
Mantenimiento Preventivo
- Inspección visual mensual: Detectar grietas, decoloración o deformación
- Limpieza después de cada uso: Remover residuos químicos con agua o disolvente compatible
- Reemplazo de anillos de sellado: Cada 6-12 meses según frecuencia de uso
- Almacenamiento protegido: Evitar exposición directa a luz UV y temperaturas extremas
Limitaciones y Consideraciones de Seguridad
Es fundamental reconocer las limitaciones del polipropileno en ciertas aplicaciones:
- Presiones elevadas: No recomendado para sistemas que excedan 10 bar
- Temperaturas altas: Degradación acelerada por encima de 80°C
- Solventes aromáticos: Benceno, tolueno y xilenos pueden comprometer la integridad del material
- Radiación UV prolongada: Requiere protección o estabilizadores UV adicionales
Conclusiones
El Acople Camlock Tipo A 2" PP Hilo Grueso (IBC) representa una solución técnicamente validada para aplicaciones de transferencia de fluidos en industrias química, agrícola y de tratamiento de aguas. Su combinación de resistencia química, bajo costo y facilidad de operación lo convierte en una opción preferente cuando las condiciones de presión y temperatura están dentro de sus especificaciones nominales. La correcta selección, instalación y mantenimiento son críticos para asegurar operación segura y prolongada vida útil del componente.
